一、概述

單相接地是中壓配電網中最常見的故障，發生接地后系統雖可繼續帶故障運行，由于非故障相電壓升高，若不及時處理可能會發展為非故障相絕緣破壞繼發相間短路故障。及時準確地判定接地回路是快速排除單相接地故障的基礎，實現判定接地故障回路的保護裝置通常稱為小電流接地選線裝置，但早期的選線裝置常發生誤選和漏選，效果不能令人滿意。

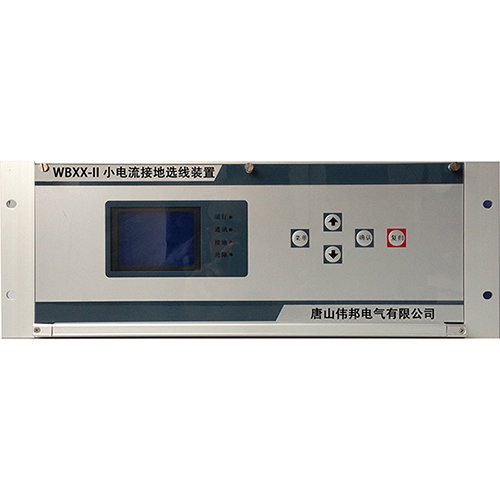

我公司在總結了各種小電流接地選線方案成功經驗和失敗教訓的基礎上，應用當代微機測控技術的新理念和新方法，對模擬信號處理、A/D轉換，計算平臺以及算法做了重大改進，研制出WBXX-II系列智能小電流接地選線裝置，最終突破了“選線準確率偏低”這一長期困擾的難題，使選線結果真正具有了實用價值。

二、功能特點

1、本裝置核心部件采用新一代智能ARM芯片，雙核處理，數據采集和分析判斷使用獨立芯片，抗干擾能力強、運算速度快，存儲容量大，可靠性高;

2、采用大屏液晶顯示，全中文菜單，易于理解，操作簡單;

3、完善的自檢、自恢復功能。

三、型號說明

四、 技術要求

1、線路容量：

a) 母線段數1~3段(最多可擴展到4段);

b) 選線回路數：1~54;

c) 零序電壓：100V;

d) 零序電流：0.5A

2、報警繼電器輸出觸點容量：DC 240V/5A。

3、通信方式：RS485@9600bps。

4、工作電源：AC220V±10%，DC220V±10%。

5、環境溫度：–10°C至 + 50°C。

6、海拔高度：小于2000米。

7、空氣相對濕度：90% (25℃)、50% (40℃)。

8、使用地點不得有腐蝕性氣體、蒸汽、導電塵埃，不得有爆炸性氣體和破壞絕緣性氣體。
